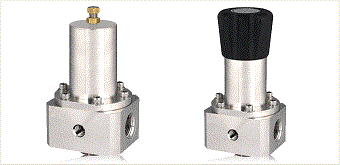

رگلاتور رگولاتور “۳/۴ , “۱ اینچ NPTرگولاتور(رگلاتور فشار شکن)

دریافت کاتالوگ

DR702    –               S              P              –               010         –               NP           2              –               V              –               H1

فشار ورودی

B = Brass
100bar (1500psi)

S = STS 316L
200bar (3000psi)

SH = STS 316L
420bar (6000psi)

فشار خروجی

010 = 10bar (145psi)
025 = 25bar (362psi)
050 = 50bar (725psi)
070 = 70bar (1000psi)

SH Model Only
150 = 150bar (2100psi)
250 = 250bar (3600psi)
350 = 350bar (5000psi)

DR702-Sx-010-xxx    10bar(145psi)
 DR702-Sx-025-xxx    25bar(360psi)
 DR702-Sx-050-xxx    50bar(7205psi)
 DR702-Sx-070-xxx    70bar(1000psi)
 DR702-SHV-150-xxx    150bar(2100psi) SH model Only
 DR702-SHV-250-xxx    250bar(3600psi) SH model Only
 DR702-SHV-350-xxx    350bar(5000psi) SH model Only

پورت ورودی و خروجی

 NP = NPT

BS = BSP

2 = 3/4"

3 = 1"

جنس بدنه

 DR702-Sx-010-NP3    Stainless steel 316L

 DR702-Bx-010-NP3    Nickel Plated Brass


جنس /دیافراگم

Stainless steel 316L

ظرفیت دبی

Cv=3.5 Standard

نرخ نشتی

To 1 x 10-9 atm cc/sec Helium available.

امکان خود تخلیه

Self-venting

دمای عملیاتی

-40°C ~ +70°C (-40°F ~ +165°F)   Standard

DR702-Sx-010-NP3-H1    +120°C   Optional

DR702-Sx-010-NP3-H2    +250°C   Optional

DR702-Sx-010-NP3-H3    +500°C   Optional

+120°C ~ +540°C (+328°F ~ +1000°F)   Optional
